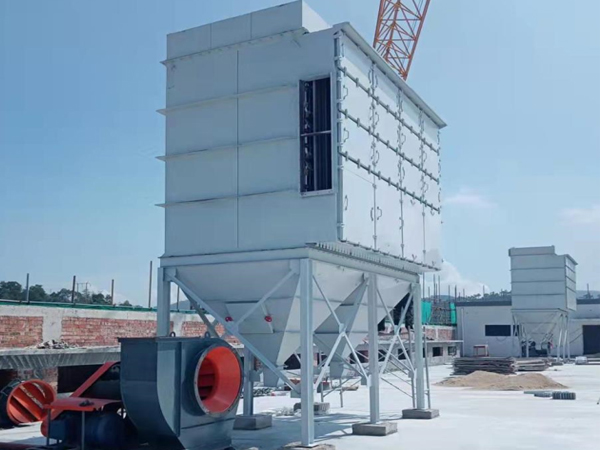

袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。公告號為cn208406383u公開了一種旁插式扁平布袋除塵器，包括機架、除塵箱、儲塵箱和噴吹裝置；所述除塵箱和所述儲塵箱從上往下設置，所述除塵箱聯接于所述儲塵箱；所述除塵箱由所述機架所支承；所述除塵箱的頂部設置有進風口，所述除塵箱的底部設置有出風口；所述除塵箱內設置有多個布袋；所述噴吹裝置安裝于所述機架上，所述噴吹裝置用于給每個布袋吹氣。除塵器的進風口和出風口一上一下設置，使得廢氣過濾能夠上進下出，氣流的流向更加合理，避免布袋局部負荷過大的問題。廢氣在過濾時，其氣流的走向和粉塵下落的方向一致，避免清灰過程的二次吸附問題。廢氣從頂部進入到所述除塵箱當中，依靠本身的重力會直接落下到所述儲塵箱當中，避免粉塵堆積在布袋上。
該技術方案的布袋除塵器將廢氣從頂部進入到除塵箱當中，依靠本身的重力會直接落下到所述儲塵箱當中，避免粉塵堆積在布袋上，而由于除塵箱內的氣體壓力大，所以其內部的灰塵不會的落入到儲塵箱內，因而會造成部分灰塵會隨著出風口排出，對空氣污染大，所以我們提出了一種旁插式扁平布袋除塵器，用以解決上述所提出的問題。
技術實現要素：
本實用新型的目的是為了解決現有技術中存在布袋除塵器中的除塵箱內的氣體壓力大，所以其內部的灰塵不會落入到儲塵箱內，因而會造成部分灰塵會隨著出風口排出，對空氣污染大的缺點，而提出的一種旁插式扁平布袋除塵器。
為了實現上述目的，本實用新型采用了如下技術方案：
一種旁插式扁平布袋除塵器，包括安裝在地面上的除塵箱、噴淋座和集水箱，所述噴淋座上設有噴淋腔，所述除塵箱和噴淋腔相連通，所述噴淋腔的頂部內壁的中間位置上轉動連接有噴水管，所述噴水管的頂部一側轉動連接有滑動桿，所述噴淋座的頂部固定安裝有保護箱，所述滑動桿的頂部貫穿噴淋腔的頂部內壁并延伸至保護箱內，且滑動桿的頂部固定安裝安裝有推動板，所述推動板的一側和保護箱的一側內壁滑動連接，所述推動板的底部固定安裝有多個復位彈簧，所述復位彈簧的底部和噴淋座的頂部固定連接，所述保護箱內固定安裝有驅動電機，且驅動電機位于推動板的上方，所述驅動電機的輸出軸垂直有偏心輪，且偏心輪的底部和推動板的底部相接觸，所述噴淋座的頂部固定安裝安裝有水泵，所述水泵位于保護箱的一側，所述集水箱位于噴淋座的下方，所述集水箱的頂部設有與內部相連通的入水管，所述噴淋腔的底部內壁上開設有出水孔，且出水孔位于入水管的正上方，所述水泵的進液管與噴水管相連通，所述水泵的出液管與集水箱的內部相連通，本實用新型結構簡單，通過利用左右往復擺動的噴水管，可以對噴淋腔內的廢氣進行除塵，提高了布袋除塵器本體的除塵效果，同時噴水管所使用的水可以循環利用，節約了水資源。
的，所述噴淋腔的底部內壁上滑動連接有清潔刷，且清潔刷的底部和噴淋腔的底部內壁相貼合，所述清潔刷的頂部轉動連接有連接軸，所述連接軸的頂部和噴水管的底部轉動連接，在驅動電機啟動時，會帶動噴水管進行左右往復擺動，而噴水管在左右往復擺動時，會拉動清潔刷在噴淋腔的底部內壁進行往復移動，進而利用清潔刷可以對噴淋腔的底部內壁進行清潔。
的，所述噴淋腔的頂部內壁上開設有滑動槽，所述滑動槽內固定安裝有滑桿，所述滑桿上滑動連接有滑動塊，所述滑動塊的底部轉動連接有限位軸，所述限位軸的底部和噴水管的頂部一側轉動連接，在滑桿、滑動塊和限位軸的限位作用下，可以使得噴水管左右往復擺動時更穩固。
